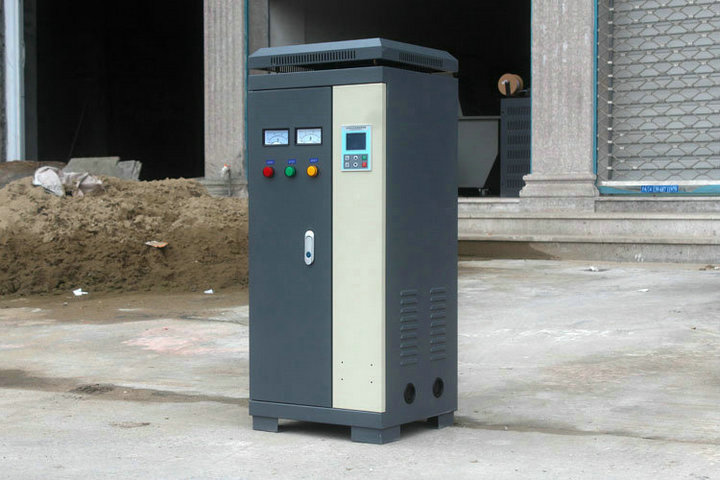

西安供应400KW国产软启动柜,中文变频器原理
一、技术指标
输入电压：380V 660V
额定工作电流：380V:22-1200A 660V:90-660A
额定功率：380V:11-630KW 660V:75-630KW
起动方式：6种起动方式：限流起动/电压斜坡起动/突跳+限流起动/突跳+电压起动/电流斜坡起动/双闭环起动
保护方式：起动时、起动运行后在线保护
保护内容：12种保护功能
显示方式：中文液晶汉显或数字显示
参数个数：18个
故障记录个数：10个
端子个数：12个
过载能力：150%，35s, 200%，15s
软起软停时间：2-60s提调
接口：485通讯接口,1个可编程继电器输出,0-20mA输出
软起动柜由以下几部分组成：
（1）输入端断路器；
（2）软起动器；
（3）软起动器旁路接触器；
（4）上侧控制电路（完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行），有电压、电流显示和故障、运行、工作状态等信号显示。
